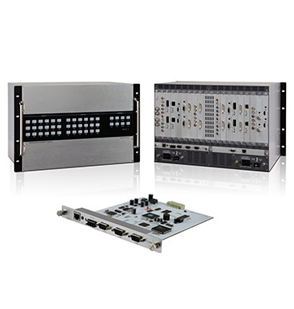

US-HD/control全能控制主机，具备放大器和控制系统。支持高清多媒体系统,麦克风混合器、音频DSP。支持≥7个信号源和4个显示设备，处理HDMI、DVI等数字信号，处理RGB,复合视频,S-Video、立体声音频模拟信号。支持HDMI音频信号编解码。画面切换无闪屏、黑屏，自带扇形、菱形、飞入、覆盖等切换效果。该矩阵带有断电现场保护、LCD液晶显示、多种格式信号交换等功能，采用插卡式结构，支持Video,VGA,色差（YPbPr）,DVI,HDMI，3G/HD-SDI，RGJ45等信号输入，HDMI、AV、VGA、DVI、色差（YPbPr）、RJ45信号输出。同时具备RS232通讯接口，可以方便与个人电脑、控制设备配合使用。扩展中控卡可控制中控系统能控制的所有设备。该设备为需要进行数字音视频切换的专业工程提供了一个新的解决方案。

支持应用程序控制iPhone、iPad和Android。

视频

视频协议：支持3D、HDMI1.4协议，支持HDCP协议，兼容DVI1.0协议

增益：0dB

像素带宽：225MHz全数字

接口带宽：3.9Gbps全数字

最大支持分辨率：Normal-PC:1600x1200@60_24bit

HD-PC:1920x1200P@60_24bit

HDTV:1920x1080P@60_36bit

位时钟抖动（Clock Jitter）：<0.15 Tbit

位上升时间（Risetime）：<0.3 Tbit（20%-80%）

位下降时间（Falltime）：<0.3 Tbit（20%-80%）

最大传输延时：5nS（±1nS）

信号类型：HDMI 1.4规范中的HDMI-A全数字T.M.D.S.信号

视频输入

视频输入接口：BNC接口，VGA15针接口，HDMI-D母接口，3.5立体声音频接口（输入输出）

信号强度：T.MD.S+/-0.4Vpp

最小/最大电平：T.MD.S 2.9V/3.3V

输入EDID：EDID可以根据需要自动获取

阻抗：视频RGB：75Ω；H/V 510Ω，T.M.D.S.差分100Ω

最大直流偏置误差：15mV

最大输入距离：不小于20米，在1920x1200@60时，视线缆质量而定。

视频输出

接口：HDMI-A母接口

最小/最大电平：T.M.D.S.2.9V/3.3V

阻抗：差分100Ω

建议最大输出距离：不小于20米，在1920x1200@60时，视线缆质量而定。

串行控制接口：RS-232,9-针母D型接口

波特率与协议：波特率：9600,数据位：8位,停止位：1,无奇偶校验位

规格尺寸：标准19寸，4U

电源：国际通用电源

功率：120w满载，视板卡数量和类型而定

温度：储存、使用温度:-20°~+70°C

湿度：储存、使用湿度:10%~90

RS-232控制接口

串行控制接口：RS232，9-针母D型接口

波特率：9600

数据位：8

停止位：1，无奇偶校验位。
